概 述

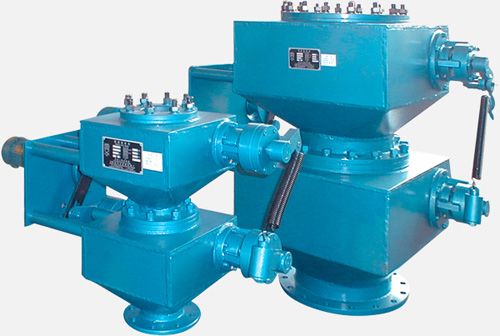

DLSF型電動雙層聯鎖閥,是我公司技術部門會同有關科研院所,參照日本、德國同類產品設計開發的產品,是二十一世紀粉粒物料輸送、給料更新?lián)Q代的優秀機械產品。
本產品主要用于正、負壓狀況下,密度小、易懸浮粉粒狀物料的進出料,可廣泛應用于化工、輕工、建材、冶金、環保等行業。
特 點
◎雙層聯鎖、氣密性強。適用于正、負壓狀況下氣力輸送,輕細粉粒料的輸送,大磨琢性物料及較高溫度物料的輸送,集塵,干燥等工藝系統中的進、出料或回收。
◎非正、負壓狀況下,本閥可單層單機使用。
◎多腔迷宮式密封,嚴密可靠,極細的物料也不會泄漏。
◎進出料口法蘭按化工部HG20593-97(對應于國標GB9119.2-88)標準設計,便于設計和使用單位選用。
◎結構簡捷,無需獨立的動力氣源裝置或液壓設施。
◎可采用鑄鐵、碳鋼、不銹鋼、鈦鋼等多種結構形式,滿足用戶不同場合的需求。
◎閥門密封形式有硬密封型、“O”形密封型、密封墊密封型三種,以滿足用戶不同工況的要求。
性能參數表
型 號
|
周期排量(L)
|
輸送量m3/h
|
電機功率 kw
|
DLSF-100
|
0.8
|
0.36
|
0.37
|
DLSF-150
|
2.0
|
0.9
|
0.37
|
DLSF-200
|
4.5
|
2.0 |
0.37
|
DLSF-250
|
8.6
|
3.8
|
0.55
|
DLSF-300
|
11.0
|
4.9
|
0.55
|
DLSF-350
|
20.0
|
9.0
|
0.75
|
DLSF-400
|
32.0
|
14.4
|
0.75
|
DLSF-450
|
43.0
|
19.3
|
1.1
|
DLSF-500
|
56.0
|
25.2
|
1.5
|
注:本表輸送量為標準值,用戶如需增減請在訂貨時說明

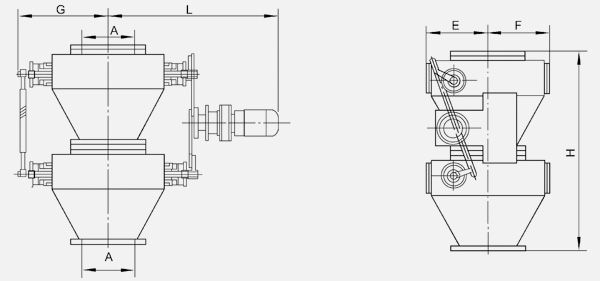

外形及安裝尺寸
型 號
|
圓形法蘭
|
方形法蘭
|
外形尺寸
|
ΦA
|
ΦB
|
ΦC
|
n-Φd
|
□A
|
□B
|
C×P
|
n-Φd
|
H
|
E |
F |
G
|
L |
DLSF-100
|
100
|
220
|
180
|
8-18
|
100
|
200 |
55×3
|
12-14
|
580
|
160
|
160
|
270
|
700 |
DLSF-150
|
150
|
285
|
240
|
8-22
|
150
|
250
|
70×3 |
12-14
|
760
|
200
|
200
|
350
|
800
|
DLSF-200
|
200
|
340
|
295
|
8-22
|
200
|
300
|
85×3
|
12-14
|
840
|
250
|
250
|
420
|
900
|
DLSF-250 |
250
|
395
|
350
|
12-22
|
250
|
350
|
103×3
|
12-14
|
940
|
280
|
280
|
440
|
950
|
DLSF-300
|
300
|
445
|
400
|
12-22
|
300
|
400
|
120×3
|
12-14
|
1000
|
320
|
320
|
460
|
1000
|
DLSF-350
|
350
|
505
|
460
|
16-22
|
350
|
450
|
82×5
|
20-14
|
1080
|
350
|
350
|
480
|
1100
|
DLSF-400
|
400
|
565
|
515
|
16-27
|
400
|
500
|
92×5
|
20-14
|
1180
|
380
|
380
|
510
|
1200
|
DLSF-450
|
450
|
615
|
565
|
16-27
|
450
|
550
|
102×5
|
20-14
|
1240
|
410
|
410
|
550
|
1300
|
DLSF-500
|
500
|
670
|
620
|
20-27
|
500
|
600
|
112×5
|
20-14
|
1360
|
450
|
450
|
640
|
1500
|
|
